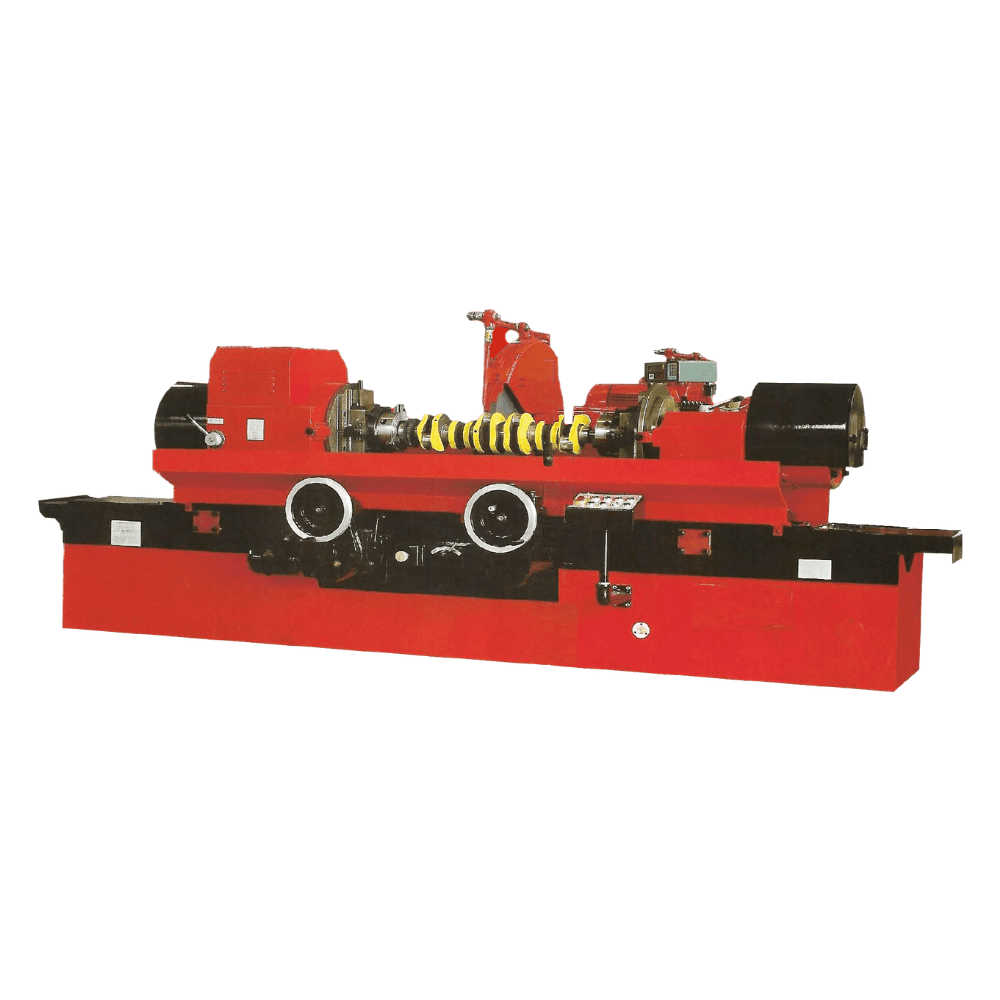

Mesin MQ8260C Crankshaft Grinding Machine merupakan pengembangan dari model MQ8260A dan dirancang khusus untuk bengkel perbaikan dalam proses penggerindaan journals/bantalan poros dan crankpins/pin engkol pada crankshaft. Mesin ini memberikan akurasi tinggi, kecepatan fleksibel, dan konstruksi kokoh untuk memastikan hasil finishing permukaan yang halus dan presisi.
Fitur Utama:
-
Tiga pilihan kecepatan kerja dapat diperoleh melalui pengaturan belt pada headstock.
-
Cross chucks digunakan pada headstock dan tailstock untuk meningkatkan kestabilan saat menahan poros.
-
Friction coupling di dalam transmisi headstock, memudahkan penyesuaian dan mengurangi keausan.
-
Table traverse dapat dioperasikan secara manual maupun dengan tenaga listrik (power feed).
-
Wheel head rapid approach & withdrawal menggunakan sistem hidrolik untuk efisiensi kerja.
-
Spindle wheel berdiameter 80 mm, dengan rigiditas dan kekuatan tinggi untuk menjaga presisi.
-
Roller ways pada pergerakan wheel head memberikan gerakan halus dan minim gesekan.
-
Bed ways & wheel head dilumasi otomatis melalui oil pump dengan siklus pelumasan terintegrasi.
MQ8260C Crankshaft Grinding Machine
| Models | MQ8260C x 1800 |
| Max. work diameter x Max. work length | Φ600x1800 mm |
| Weight & Measures | |
| Max.swing over table | Φ600mm |
| Work diameter ground with steady rest | Φ30x100mm |
| Throw of crankshaft | Φ110mm |
| Max. work length ground in 3 jaw chuck | 1600mm |
| Max. work length ground between centers | 1800mm |
| Max. work weight | 120kg |
| Headstock | |
| Center height | 300mm |
| Work speed | 25,45,95 rpm |
| Weight & Measures | |
| Max. cross movement | 185mm |
| Wheelhead rapid approach & withdrawal | 100mm |
| Wheelhead feed per guard of cross feed handwheel | 1mm |
| Wheel feed per turn of cross feed handwheel | 0.005mm |
| Grinding Wheel | |
| Wheel spindle speed | 740, 890 rpm |
| Wheel peripheral speed | 25.6 - 35 m/sec |
| Wheel size | Φ900x32xΦ305 mm |
| Table | |
| Table traverse per turn of handwheel coarse | 5.88mm |
| Table traverse per turn of handwheel fine | 1.68mm |
| Table swivel (taper 18/100) | 5° |
| Table swivel per grad of scale (taper 1:50) | 10 |
| Overall capacity of motor | 9.82 kw |
| Overall dimensions (LxWxH) | 4166x2037x1584 mm |
| Packing dimensions (LxWxH) | 4300x2200x2000 mm |
| Weight | 6200 kg |
| Weight & Measures | |
| Ovality new standard | 0.005mm |
| Cylindricity | 0.01mm |
| Roughness | Ra 0.32 μm |
